  调节阀型号


电动固定式球阀

点击放大
产品特点:
Q947F电动固定式球阀是由电动执行机构和固定球阀组成,是主要用于大口径高压力管道的电动球阀型号。和其它电动球阀型号相比,电动固定球阀可靠性更高,密封性能更好。如DN200以上的管道工况多选择电动固定球阀。
  Q947F电动固定式球阀的详细资料:

一、Q947F电动固定球阀是概述

Q947F电动固定式球阀是为了用于自控管道工况而生产的高性能电动球阀型号。主要是由电动执行机构配用固定球阀组成,用电动代替了手动操作。电动执行机构接通220V或380V电源就可以带动球阀运转,还可以根据工况需要配用开关型或调节型两种型号执行器,分别用于截断或调节的场合,在易燃易爆的介质工况场合还可以选择防爆电动执行机构使用。固定球阀可根据用户需要选择碳钢、不锈钢等多种材质,和其它球阀型号相比,固定球阀密封更加可靠。在高压力、大口径的管道一般都选择电动固定球阀。

电动固定球阀除控制气体、液体、蒸 汽介质外,还可以控制污水和含有纤维性杂质的介质,广泛用于石油、化工、冶金、轻工、造纸、电站、制冷等工作领域。

二、Q947F电动固定球阀技术参数

CH系列执行机构技术参数

阀体参数

电源

AC200/220V50/60Hz

公称通径

DN10300mm

输出力矩

50N·M2000N·M

公称压力

PN1.6 2.5 4.0 6.4 31.5MPa(定制)

动作范围

090° 0360°

泄漏量

软密封:零泄漏

硬密封:≤额定流量的10-5

动作时间

15/30/60

执行机构

可另配PSQHQUNIC361RS等系列
电子式电动执行机构

保护装置

过热保护

流量特性

快开特性

环境温度

-30°60°

可调范围

DN50-80

DN100-800-1200

250:1

350:1

手动操作

同附带手柄操作

基本误差

±1%

限位

电气、机械二重限位

死区

≤1%

防护等级

相当于IP-65

回差

≤1%

位置测量

可选装开关或电位计

适用温度





密封面

驱动电机

8W/E

PTFE≤150 RTFE≤180 PPL≤300
硬密封≤450

进线接口

PE1/2〞进线线锁

三、Q947F电动固定球阀性能规范

公称压力

1.6 MPa

2.5 MPa

4.0 MPa

6.4 MPa

10.0 MPa

150 Lb

300 Lb

600 Lb

强度试验

2.4 MPa

3.75 MPa

6.0 MPa

9.5 MPa

15.0 MPa

3.1 MPa

7.5 MPa

15.0 MPa

水密封试验

1.76MPa

2.75 MPa

4.4 MPa

7.04 MPa

11.0 MPa

2.2 MPa

5.5? MPa

11.0 MPa

气密封试验

0.6MPa

四、Q947F电动固定球阀零件材质

零件名称

阀体

WCB

ZG1Cr18Ni9Ti

CF8
(304)

CF3
(304L)

ZG1Cr18Ni12Mo2Ti

CF8M(316)

CF3M
(316L)

球体、阀杆

2Cr13

1Cr18Ni9Ti

0Cr19Ni9
(304)

00Cr19Ni11
(304L)

1Cr18Ni12Mo2Ti

0Cr17Ni12Mo2
(316)

00Cr17Ni12Mo2
(316L)

密封圈

聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯 柔性石墨

适用介质

水、气体、蒸汽、油品等

硝酸等腐蚀性介质

强氧化性介质

醋酸等腐蚀介质

尿素等腐蚀性介质

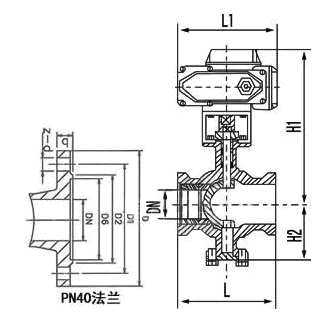

五、Q947F电动固定球阀外形尺寸

PN1.6

DN

L

D

D1

D2

b

Z-φd

150

394

285

240

210

24

8-φ23

200

457

340

295

265

26

12-φ23

250

533

405

355

320

30

12-φ25

300

610

460

410

375

30

12-φ25

350

686

520

470

435

34

16-φ25

400

762

580

525

485

36

16-φ30

450

864

640

585

545

40

20-φ30

500

914

715

650

608

44

20-φ34

600

1067

840

770

718

48

20-φ41

700

1245

910

840

788

50

24-φ41

800

1372

1025

950

898

52

24-φ41

PN2.5

DN

L

D

D1

D2

b

Z-φd

150

403

300

250

218

30

8-φ25

200

502

360

310

278

34

12-φ25

250

568

425

370

332

36

12-φ30

300

648

485

430

390

40

16-φ30

350

762

555

490

448

44

16-φ34

400

838

620

550

505

48

16-φ34

450

914

670

600

555

50

20-φ34

500

991

730

660

610

52

20-φ41

600

1143

845

770

718

56

20-φ41

700

1346

960

875

815

60

24-φ48

800

1524

1085

990

930

64

24-φ48

PN4.0

DN

L

D

D1

D2

b

Z-φd

150

403

300

250

218

30

8-φ25

200

502

375

320

282

38

12-φ30

250

568

450

385

345

42

12-φ34

300

648

515

450

408

46

16-φ34

350

762

580

510

465

52

16-φ34

400

838

660

585

535

58

16-φ41

450

914

685

610

560

60

20-φ41

500

991

755

670

612

62

20-φ48

600

1143

890

795

730

62

20-φ54

700

1346

995

900

835

68

24-φ54

800

1524

1140

1030

960

76

24-φ58

六、Q947F电动固定球阀订货须知

订货时若未确定型号,请尽量提供以下参数由我们技术人员为您选型。
1.电动固定球阀型号名称。
2.电动固定球阀口径DN、压力PN
3.电动固定球阀零件材质。
4.电动固定球阀使用介质及温度。
5.电动固定球阀其它技术要求。
如已选定电动固定球阀型号,请按照型号直接向我公司销售部门来电订购。
感谢您访问我们专业的电动阀门,如有任何的疑问请给我们来电。我们将竭诚为您提供zui优质的服务。

产品相关关键字: 电动固定球阀 Q947F球阀 Q947F电动球阀 电动固定球阀价格 电动固定球阀厂家
