气动四通换向球阀

点击放大
产品特点:
Q646F气动四通换向球阀主要由气动执行机构和四通换向球阀两部分组成,可配用定位器,接收来着控制系统发送的4-20mA等模拟信号,可根据工况需要实现自动控制流体的方向。广泛用于各种农业、化工行业的使用。
  Q646F气动四通换向球阀的详细资料:

一、Q646F气动四通球阀概述

Q646F气动四通换向球阀采用角行程气动执行器及四通球阀组成,可配以阀门定位器输入控制信号(4-20mADC1-5VDC)气源即可控制运转。亦可配行程限位开关、电磁阀、三联件及0.4-0.7MPa气源可实现开关操作,并送出二对无源触点信号指示阀门的开关。
气动四通球阀密闭在各类管路系统种用于截断或接通介质流,使介质按照预定的程序输送到各个指定点。在石油、天然气、煤炭和矿石的开采、提炼加工和管道输送系统中;在化工产品、医药和食品经营中;在水电、火电和核电的电力经营系统中;在城市和工业企业的给排水、供热、和供气系统中;在农田的排灌系统中;在治金经营系统中得以广泛的应用,是一种与经营建设、国防建设和人民生活息息相关的重要机械产品。

二、Q646F气动四通球阀技术参数

公称通径DN(mm)

50

65

80

100

125

150

200

250

300

350

400

450

500

600

允许压差(MPa)

公称压力

动作范围

0~90°

泄露量Q

软密封VI级、硬密封IV级、符合ANSI B16.104标准

基本误差

带定位器:小于全行程的±2%

回差

带定位器:小于全行程的2%

三、Q646F气动四通球阀性能指标

试验压力(MPa)

公称压力(MPa)

压力级(class)

JIS(K)

1.6

2.5

4.0

6.4

10.0

150

300

600

10K

20K

强度试验

2.4

3.75

6.0

9.6

15.0

3.0

7.5

16.5

2.4

3.8

密封试验

1.76

2.75

4.4

7.04

11.0

2.2

5.5

12.1

1.5

2.8

气密试验

0.4~0.7MPa

四、Q646F气动四通球阀零件材质

阀体/阀盖

GB

WCB

ZGlCrl8Ni9Ti

ZGOCfl8Nil2M02Ti

ASTM

WCB

CF8

CF8M

球体

GB

2Crl3

1Cfl8Ni9Ti

0Cfl8Ni12M02Ti

ASTM

420

304

316

阀杆

GB

2Crl3

1Crl8Ni9Ti

0Crl8Ni12M02Ti

ASTM

420

304

316

阀座

GB

聚四氟乙烯

对位聚苯

聚四氟乙烯

对位聚苯

聚四氟乙烯

对位聚苯

ASTM

聚四氟乙烯

对位聚苯

聚四氟乙烯

对位聚苯

聚四氟乙烯

对位聚苯

填料

GB

聚四氟乙烯

柔性石墨

聚四氟乙烯

柔性石墨

聚四氟乙烯

柔性石墨

ASTM

聚四氟乙烯

柔性石墨

聚四氟乙烯

柔性石墨

聚四氟乙烯

柔性石墨

螺栓

GB

35

0Crl8Ni9

0Crl8Ni9

ASTM

A193B7

A320-B8

A320-B8

螺母

GB

45

0Cfl8Ni9

0Crl8Ni9

ASTM

A1942H

A194-8

A194-8

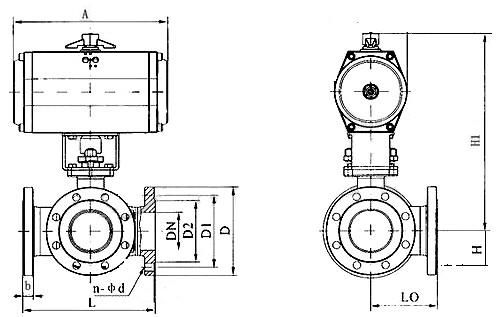

五、Q646F气动四通球阀外形尺寸

公称压力PN

公称通径DN

尺寸(mm

L

L0

D

D1

D2

b

z-φd

H1

A

16MPa

50

260

130

165

125

100

16

4-ф18

根据配置执行机构
大小而定,配置执
行器型号不一样,
外形连接尺寸也有
所不同。

65

320

160

185

145

120

18

4-ф18

80

320

160

200

160

135

20

8-ф18

100

370

185

220

180

155

20

8-ф18

125

510

255

250

210

185

22

8-ф18

150

510

255

285

240

2'0

24

8-ф23

200

580

290

340

295

265

26

12-ф23

250

670

335

405

355

320

30

12-ф25

300

760

380

460

410

375

30

12-ф25

350

850

425

520

470

435

34

16-ф25

400

980

490

580

525

485

36

16-ф30

450

1080

540

640

585

545

40

20-ф30

500

1220

610

715

650

608

44

20-ф34

600

1360

680

840

770

718

48

20-ф41

注:以上参数均以国标PN1.6MPa为准,其他压力等级请咨询公司技术部,表中尺寸为不带标准附件数据,另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取zui新数据。

六、Q646F气动四通球阀订货须知

订货时若未确定型号,请尽量提供以下参数由我们技术人员为您选型。
1.气动四通球阀型号名称。
2.气动四通球阀口径DN、压力PN
3.气动四通球阀零件材质。
4.气动四通球阀使用介质及温度。
5.气动四通球阀其它技术要求。
如已选定气动四通球阀型号,请按照型号直接向我公司销售部门来电订购。
感谢您访问我们专业的气动阀门,如有任何的疑问请给我们来电。我们将竭诚为您提供zui优质的服务。
