三通法兰球阀

点击放大
产品特点:
Q44F/Q45F三通球阀有L型和T型两种类型,在管道中主要起到分流、合流以及流向切换的作用。分流型三通球阀即把一条流体管道分为两条支流,合流型三通球阀即把两条流体合为一条流体管道,流向切换即三条管道可以分别自由流通。
  Q44F/Q45F三通法兰球阀的详细资料:

一、Q44F/Q45F三通球阀概述

Q44F/Q45F三通球阀有L型T型两种型号三通球阀一般采用两阀座结构,亦可根据用户要求采用四阀座结构。其操作省力,维修方便。而且具有防静电结构,下装式阀杆及填料结构设计,防止阀杆脱落,体积小节约安装空间。

Q44FL形三通球阀用于介质流向的切换,能使相互垂直的两个通道连接;(Q45FT形三通球阀用于介质分流、合流及流向切换。T形三通可以使三个通道相互连通或使其中的两个通道连通。广泛适用于石油、化工、电力等企业部门输送各种气体、液体、粉体等介质的管道、储罐、容器设备上汇合或分流装置。

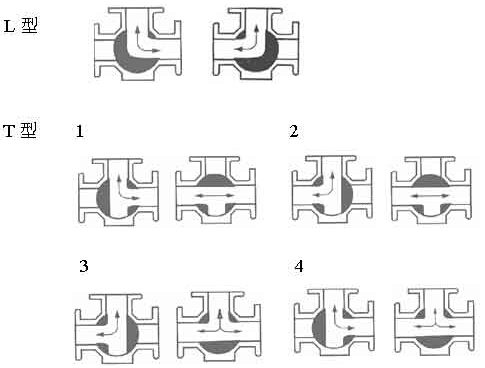

二、Q44F/Q45F三通球阀动作原理

三、Q44F/Q45F三通球阀性能参数

公称压力
PN(MPa)

试验压力

壳体

高压液密封

低压液密封

1.6

2.4

1.76

0.6

2.5

3.75

2.75

4.0

6.0

4.4

CLASS150

3.0

2.2

适用工况

适用介质

水、油品、气等非腐蚀介质和酸碱腐蚀介质

适用温度

-28350

应用规范

连接法兰

JB79-59 GB9113
HG20592-97 ANSI B16.5

检验试验

JB/T 9092-99 API598

四、Q44F/Q45F三通球阀零件材质

阀体、阀盖

WCB、CF8

球体

WCB+Hcr、CF8

阀杆

2Cr13、CF8

阀座

PTFE

填料

PTFE

五、Q44F/Q45F三通球阀外形尺寸



公称通径

主要外形尺寸和连接尺寸

L

D

D1

D2

b

Z-d

H

W

Q44F-16C Q44F-16P Q45F-16C  Q45F-16P

15

108

95

65

45

14

414

95

140

20

117

105

75

55

14

414

105

160

25

127

115

85

65

14

414

113

180

32

140

135

100

78

16

418

135

250

40

165

145

110

85

16

418

142

300

50

178

160

125

100

16

418

154

350

65

191

180

145

120

18

418

175

350

80

203

195

160

135

20

818

190

400

100

229

215

180

155

20

818

225

500

125

356

245

210

185

22

818

245

600

150

394

280

240

210

24

823

265

800

200

457

335

295

265

26

1223

305

800

250

533

405

355

320

30

1225

370

1300

六、Q44F/Q45F三通球阀订货须知

订货时若未确定型号,请尽量提供以下参数由我们技术人员为您选型。
1.三通球阀类型。
2.三通球阀口径DN、压力PN
3.三通球阀零件材质。
4.三通球阀使用介质及温度。
5.三通球阀其它技术要求。
如已选定三通球阀型号,请按照型号直接向我公司销售部门来电订购。
