气动内螺纹三片式球阀

点击放大
产品特点:
Q611气动内螺纹球阀.内螺纹连接球阀及对焊连接球阀分为整体式、两段式及三段式。阀体铸造采用台湾引进的先进工艺,结构合理、造型美观。阀座采用弹性密封结构,密封可靠,启闭轻松。
  Q611F气动内螺纹三片式球阀的详细资料:

气动螺纹球阀,三片式气动球阀,Q611F气动球阀

一、气动内螺纹球阀概述

Q611F气动内螺纹球阀是由双(单)作用气动活塞式执行器和内螺纹球阀组成。其阀体可分为整体式、二片式、三片式。阀座采用弹性密封结构,密封可靠,启闭轻松。阀杆采用有倒密封的下装式结构,阀腔异常升压时,阀杆不会被冲击。气动活塞式执行器采用低摩擦材料做成轴承套,缸体内外表面经硬质阳极氧化防腐处理,大大提高了气缸的使用寿命。

Q611F气动内螺纹三片式球阀使用性能稳定,广泛的用于石化、冶金、电力、轻工、医药等工业部门。现场工况要求驱动方式为电动时还可以选择Q911F电动螺纹球阀,它和本产品只是执行机构的不同。可以相互代替。

二、气动内螺纹球阀特点

球阀和执行器之间无支架连接,一体化的外型结构紧凑,减少设备空间。
三片式气动内螺纹球阀阀座采用弹性密封结构,密封可靠,启闭轻松。
片式气动内螺纹球阀阀体铸造采用台湾引进的先进工艺,结构合理、造型美观。
片式气动内螺纹球阀阀杆采用有倒密封的下装式结构,阀腔异常升压时,阀杆不会被冲击。

三、气动内螺纹球阀原理

当气动执行器与电路和系统气源接通后,空气通过管道AB管进入A缸(B缸)推动活塞向一端运动,从而带动旋转轴和球芯转动90°。气动执行器顶部连动可视器,当绿色标志指向“开”字时标志阀门开启。回信器信号灯绿灯亮时阀门处在开启位置,而红灯亮时阀门处在关闭位置。定位器可调节阀门管道流量。

四、气动内螺纹球阀技术参数

公称通径 DN(mm)
6-100
公称压力 PN(MPa)
1.6
公称压力 PS(MPa)
强度试验
2.4
密封试验
1.8
材料 \ 材料代号
C
P
R
主要零件
阀体
WCB
CF8 304
CF8M 316
球体
WCB
CF8 304
CF8M 316i
阀杆
2Cr13
0Cr18Ni9Ti
0Cr17NiMo2
密封圈
增强聚四氟乙烯对位聚苯
填料
聚四氟乙烯柔性石墨
适用工况
适用介质
水、蒸汽、油品
硝酸类
醋酸类
适用温度
-28 -300
气动装置
型号
OBD 系列
气源压力
0.4-0.7MPa
执行标准
设计制造
结构长度
法兰尺寸
压力温度
试验检验
GBT/12238
Gb12221
/
GB/T13927
GB13927

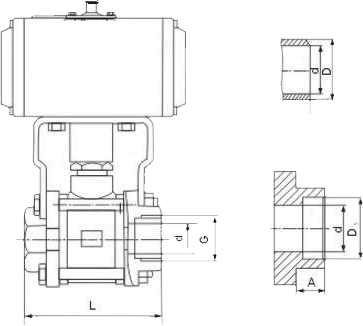

五、气动内螺纹球阀安装尺寸

口径
(mm)
尺寸(mm)
气动装置型号仅供参考
三段式
对焊式
承插焊式
G
L
D
L
d
D
L
d
D1
A
6
1/4
65
11.6
65
11.6
18
65
11.6
14.114.3
9.5
OBD50
10
3/8
65
12.7
65
12.7
18
65
12.7
17.5517.8
9.5
OBD50
15
1/2
67
15
67
15.8
24
67
15
21.721.95
9.5
OBD50
20
3/4
82
20
82
20
28
82
20
27.0527.3
11.1
OBD50
25
1
91
25
91
25
34
91
25
33.834.05
12.7
OBD50
32
11/4
108
32
108
32
41
108
32
42.5542.8
14.3
OBD65
40
11/2
129
38
129
38
49
129
38
48.6548.9
15.89
OBD65
50
2
148
50
148
50
62
148
50
61.161.35
17.4
OBD80
65
2
186
64
193
64
78
/
/
/
/
OBD80
80
3
206
78
222
78
94
/
/
/
/
OBD100
100
4
240
98
273
98
124
/
/
/
/
OBD130
