  调节阀价格


硬密封气动对夹蝶阀
点击放大
公司名称:
上海都亚泵阀有限公司
产品报价:
1760
发布日期:
2017/12/10 18:25:34
所 在 地:
上海
已获点击:
1740
  【详细说明】

一、D673H硬密封气动对夹蝶阀概述

D673H硬密封气动对夹蝶阀采用新型GT气动执行器和硬密封对夹蝶阀组成。气动执行器双作用式和单作用式(弹簧复位),齿轮传动,安全可靠,并可根据用户要求配用各种附件。硬密封对夹蝶阀采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构,阀座与碟板密封面均采用不同硬度和不锈钢制作,具有良好的耐腐蚀性,被广泛用于介质温度≤425℃的治金、电力、石油化工、以及给排水和市政建设等工业管道上,作调节流量和载断流体使用。使用寿命长,本阀具有双向密封功能,产品符合国家GB/T13927-92阀门压力试验标准。

二、D673H标准规范

制造标准

JB/T8527-97

法兰标准

GB9113-2000

结构长度标准

GB12221-89

检验标准

GB/T13927-92

三、D673H技术参数

公称通径DN(mm)

50~2000

公称压力PN(MPa)

0.6

1.0

1.6

2.5

密封试验(MPa)

0.66

1.1

1.76

2.75

强度试验(MPa)

0.9

1.5

2.4

3.75

适用温度

碳钢:-29~425不锈钢:-40~650

适用介质

水、空气、天然气、油品及弱腐蚀性流体

泄漏率

符合GB/T13927-92标准

驱动方式

蜗轮传动、电动、气动、液动

四、D673H零件材质

零件名称

零件材料

阀体

碳钢、不锈钢、铬钢、合金钢

蝶板

碳钢、不锈钢、铬钢、合金钢

密封圈

316不锈钢+柔性石墨、聚四氟乙烯

阀杆

45#、2Cr13、不锈钢、铬钼钢

填料

柔性石墨、聚四氟乙烯

备注:铸钢:WCB,合金钢:WC6、WC9,铬钼钢,不锈钢:CF8、CF8M、CF3、CF3M

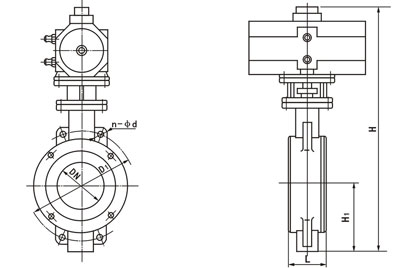

五、D673H外形尺寸

公称通经(DN)

主要尺寸

法兰尺寸和螺栓规格

1.0MPa

1.6MPa

L

H

H1

D1

4-Ф-M

D1

4-Ф-M

50

43

625

112

125

Ф18

125

Ф18

65

46

625

115

145

Ф18

145

Ф18

80

49

645

120

160

Ф18

160

Ф18

100

56

675

138

180

Ф18

180

Ф18

125

64

715

164

210

Ф18

210

Ф18

150

70

800

175

240

Ф23

240

Ф23

200

71

850

208

295

M20

295

M20

250

76

925

243

350

M20

355

M24

300

83

1035

283

400

M20

410

M24

350

92

1070

310

460

M20

470

M24

400

102

1190

340

515

M24

525

M27

450

114

1250

380

565

M24

585

M27

500

127

1290

410

620

M24

650

M30

600

154

1455

470

725

M27

770

M33

700

165

1585

550

840

M27

840

M33

800

190

1700

640

950

M30

950

M36

900

203

1965

710

1050

M30

1050

M36

1000

216

2015

770

1160

M33

1170

M39

1200

254

2250

890

1380

M36

1390

M45

六、D673H订货须知

订货时若未确定型号,请尽量提供以下参数由我们技术人员为您选型。
1.型号名称。
2.口径DN、压力PN
3.零件材质。
4.使用介质及温度。
5.其它配用附件。
如已选定型号,请按照型号直接向我公司销售部门来电订购。
