斯派莎克25P蒸汽减压阀
点击放大
公司名称:
上海都亚泵阀有限公司
产品报价:
2305
发布日期:
2017/11/7 10:44:34
所 在 地:
上海
已获点击:
1240
  【详细说明】

一、斯派莎克25P蒸汽减压阀概述

斯派莎克25P蒸汽减压阀可将阀前管路较高的液体压力减少至阀后管路所需的水平,是一种自动降低管路工作压力的专门装置,传输介质主要是水。广泛用于高层建筑、城市给水管网水压过高的区域、矿井及其他场合,以保证给水系统中各用水点获得适当的服务水压和流量。工作原理是通过调节,将进口压力减至某一需要的出口压力,并依靠介质本身的能量,使出口压力自动保持稳定的阀门。从流体力学的观点看,减压阀是一个局部阻力可以变化的节流元件,即通过改变节流面积,使流速及流体的动能改变,造成不同的压力损失,从而达到减压的目的。然后依靠控制与调节系统的调节,使阀后压力的波动与弹簧力相平衡,使阀后压力在一定的误差范围内保持恒定。

突出的特点为:同一个阀体上可安装和互换多个导阀在稳压的同时,实现温度控制、上游压力的控制、远程的开关控制等。

二、技术参数

公称压力

        PN25

PMAzui高允许压力

         25bar g @ 120℃

TMAzui高允许温度

         232℃

TMIzui低允许温度

         -10℃

PMOzui大工作压力*

         17bar g

TMOzui大工作温度

DP17      232℃

DP17G      120℃

TMIOzui低工作温度

         0℃

出口压力范围(barg)

         0.2-1.7

zui高冷态测试压力

        38bar g

三、零件材质

零件名称

        零件材料

阀体阀盖

        WCB

阀座

        2Cr13

阀瓣

        2Cr13

阀杆

        2Cr13

膜片

        316

调节弹簧

        60Si2Mn

主阀弹簧

        50CrVA

四、流量系数(Cv)

DN

15

20

25

32

40

50

65

80

100

125

150

Cv

2.8

5.5

8.1

12.0

17.0

28.0

45.5

60.1

93.3

146

186

五、性能指标

蒸汽减压阀1

灰色区域:示意该产品禁用。
A-D-E:螺纹或法兰连接 EN 1092 PN25,ANSI 300LB.
A-B-C:
法兰连接 ANSI 150LB
F-F:DP17Gzui高工作温度120℃。

注意:该系列产品的压力调节范围是0.2-1.7barg

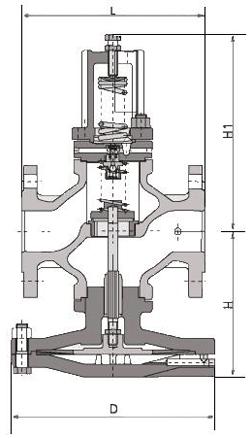

六、外形尺寸



DN

L

H1

H

D

15

147

221

133

185

20

154

224

136

185

25

160

235

145

207

32

180

236

156

207

40

200

238

176

255

50

230

246

183

255

65

250

295

200

320

80

310

323

230

350

100

350

340

263

380

125

400

359

306

455

150

450

375

330

500

七、订货须知

订货时若未确定型号,请尽量提供以下参数由我们技术人员为您选型。
1.斯派莎克减压阀型号名称。
2.斯派莎克减压阀口径DN、压力PN
3.斯派莎克减压阀零件材质。
4.斯派莎克减压阀使用介质及温度。
5.斯派莎克减压阀其它技术要求。
如已选定斯派莎克减压阀型号,请按照型号直接向我公司销售部门来电订购。
感谢您访问我们专业的减压阀,如有任何的疑问请给我们来电。我们将竭诚为您提供zui优质的服务。
