电动对夹金属硬密封蝶阀
点击放大
公司名称:
上海都亚泵阀有限公司
产品报价:
2360
发布日期:
2017/10/24 16:28:10
所 在 地:
上海
已获点击:
1476
  【详细说明】

一、D973H电动硬密封蝶阀概述

D973H电动对夹金属硬密封蝶阀采用金属硬密封蝶阀配用电动执行机构组成。接通220V380V电源即可运行,代替了手动操作。蝶阀阀体可选用碳钢、不锈钢等多种材质,阀座及密封采用金属硬密封结构,不但具有良好的密封性能,并且有耐腐蚀、使用寿命长的优点。可用于介质温度≤425℃的治金、电力、石油化工、以及给排水和市政建设等工业管道上。电动执行机构有开关型和调节型两种,选择不同的执行机构,可实现调节流量和截断流体的作用。

电动硬密封蝶阀并且具有双向密封功能,安装时不受介质流向的限制,也不受空间位置的影响,可在任何方向安装。

二、D973H电动硬密封蝶阀标准规范

制造标准

JB/T8527-97

法兰标准

GB9113-2000

结构长度标准

GB12221-89

检验标准

GB/T13927-92

三、D973H电动硬密封蝶阀技术参数

公称通径DNmm

502000

公称压力PNMPa

0.6

1.0

1.6

2.5

密封试验(MPa

0.66

1.1

1.76

2.75

强度试验(MPa

0.9

1.5

2.4

3.75

适用温度

碳钢:-29℃~425℃不锈钢:-40℃~650

适用介质

水、空气、天然气、油品及弱腐蚀性流体

泄漏率

符合GB/T13927-92标准

驱动方式

蜗轮传动、电动、气动、液动

四、D973H电动硬密封蝶阀零件材质

零件名称

材料

阀体

WCB、合金钢、不锈钢、QT450-10

蝶板

WCB、合金钢、不锈钢、QT450-10

阀轴

2Cr13不锈钢、合金钢

密封圈

不锈钢圈

填料

柔性石墨

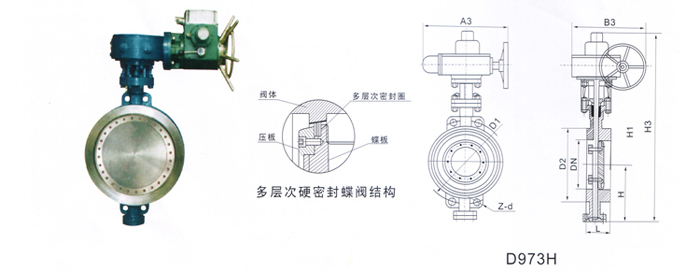

五、D973H电动硬密封蝶阀外形尺寸


公称通径(DN

主要尺寸

法兰尺寸和螺栓规格

1.0MPa

1.6MPa

2.5MPa

L

H

H1

D1

4-ФM

D1

4-ФM

D1

4-ФM

50

43

530

112

125

Ф18

125

Ф18

125

Ф18

65

46

530

115

145

Ф18

145

Ф18

145

Ф18

80

49

565

120

160

Ф18

160

Ф18

160

Ф18

100

56

600

138

180

Ф18

180

Ф18

190

Ф23

125

64

640

164

210

Ф18

210

Ф18

220

Ф27

150

70

705

175

240

Ф23

240

Ф23

250

Ф27

200

71

775

208

295

M20

295

M20

310

M24

250

76

945

243

350

M20

355

M24

370

M27

300

83

1070

283

400

M20

410

M24

430

M27

350

92

1140

310

460

M20

470

M24

490

M30

400

102

1210

340

515

M24

525

M27

550

M33

450

114

1335

380

565

M24

585

M27

600

M33

500

127

1415

410

620

M24

650

M30

660

M33

600

154

1605

470

725

M27

770

M33

770

M36

700

165

1844

550

840

M27

840

M33

875

M39

800

190

2040

640

950

M30

950

M36

990

M45

900

203

2255

710

1050

M30

1050

M36

1090

M45

1000

216

2380

770

1160

M33

1170

M39

1210

M52

1200

254

2640

890

1380

M36

1390

M45

1420

M52

六、D973H电动硬密封蝶阀订货须知

订货时若未确定型号,请尽量提供以下参数由我们技术人员为您选型。
1.电动硬密封蝶阀型号名称。
2.电动硬密封蝶阀口径DN、压力PN
3.电动硬密封蝶阀零件材质。
4.电动硬密封蝶阀使用介质及温度。
5.电动硬密封蝶阀其它技术要求。
如已选定电动硬密封蝶阀型号,请按照型号直接向我公司销售部门来电订购。
