  调节阀价格


气动高温球阀
点击放大
公司名称:
上海都亚泵阀有限公司
产品报价:
2300
发布日期:
2017/10/19 22:46:54
所 在 地:
上海
已获点击:
861
  【详细说明】

一、Q641M气动高温球阀概述

Q641M气动高温球阀是为了用于自控管道系统中而生产的一种气动阀门型号,由气动执行机构配用高温球阀组成。用气源为动力代替人工的手动操作,不但可以实现开关的作用,配用定位器等附件还可以实现调节的功能,并且不经过任何措施就可以用在防爆的场合。高温球阀经过特殊的制造工艺及新型的密封材质。可长时间用于高温介质管道,比普通球阀的使用寿命延长3-5倍。

具有性能稳定、密封可靠、耐高温、使用寿命长等优点。在很多工况可替代截止阀、排污阀等阀门的使用。广泛用于水、蒸汽、油品等介质。

二、Q641M性能参数

型号

公称压力
(MPa)

强度试验压力
(MPa)

密封试验压
(MPa)

适用温度
(℃)

适用介质

Q641M/F -16C

1.6

2.4

1.8

-28~+300 (M/F)

导热油、水、蒸汽、气体、油品、硝酸类腐蚀性介质、醋酸类腐蚀性介质

Q641M/F -25C

2.5

4.0

2.8

-28~+350 (PPN)

三、Q641M零件材质

序号

零部件名称

材料

1

阀体

球墨铸铁、碳素钢、铸不锈钢

2

密封圈

(M/F)高强度耐磨碳结石墨≤300℃ (PPN)对莅聚苯、温度≤350℃

3

不锈钢

4

填料

聚四氟乙烯

5

填料压盖

QT450-10球墨铸铁

6

阀杆

碳素钢、铬不锈钢

7

手柄

碳钢

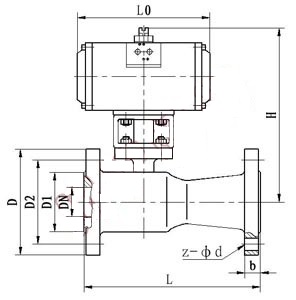

四、Q641M外形尺寸

型号

规格

尺寸

L

D

D 1

D 2

z-φd

H

b

Q641PPL -16

15

115

95

65

45

4-14

85

14

20

130

105

75

55

4-14

95

16

25

140

115

85

65

4-14

103

16

32

165

135

100

78

4-18

105

18

40

180

145

110

85

4-18

120

18

50

200

160

125

100

4-18

195

20

65

220

180

145

120

4-18

195

20

80

250

195

160

135

8-18

215

22

100

280

215

180

155

8-18

255

24

五、Q641M订货须知

订货时若未确定型号,请尽量提供以下参数由我们技术人员为您选型。
1.
型号名称。
2.
口径DN、压力PN
3.
零件材质。
4.
使用介质及温度。
5.
其它技术要求。
如已选定
型号,请按照型号直接向我公司销售部门来电订购。
感谢您访问我们专业的气动阀门,如有任何的疑问请给我们来电。我们将竭诚为您提供zui优质的服务。
