升降式止回阀的密封原理
点击次数:889 发布时间:2016-08-16

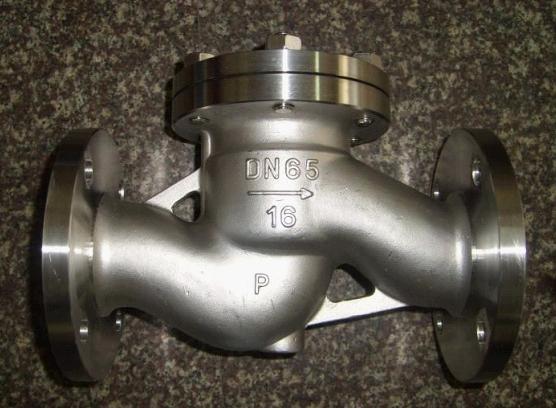

升降式止回阀的结构一般与截止阀相似,其阀瓣沿着通道中心线升降。有H41H升降式止回阀及H71H止回阀。其止回阀的密封原理是:

对于立式,关闭时靠自重,一旦阀瓣关闭后,靠介质逆流时的压力对阀瓣作用,形成密封压力,这个压力越高,阀瓣与阀座密封面上的密封比压越高,密封越容易。相反,介质压力越低,阀瓣与阀座密封面上的密封比压越低,密封越不容易。为了保证密封,就必须保证密封面的实际比压要大于保证密封的必须比压,但还要小于材料所允许的许用比压。这样,对于工作压力较高的立式升降止回阀而言,设计时,密封面根据材料的许用比压就可以设计得宽些;相反,对于工作压力较低的立式升降止回阀来说,由于工作压力低,密封力必然小,要保证足够的密封比压,就需把密封面设计得窄些。对于直通式止回阀,由于一般只能安装在水平管路上,阀瓣不可能靠自重关闭止回阀,这样只能加一个压缩弹簧,靠压缩弹簧的弹力,一但停泵时,把阀瓣压向阀座,再靠工作介质压力保证密封。这样,在计算密封力时,就要把弹簧力加上,不能只靠工作介质压力来计算密封比压。升降式止回阀流体阻力较大,这是因为在介质流动过程中,要拐-S形的弯路,但动作可靠。由于结构关系,只适用于较小口径的场合。

常用止回阀型号推荐:H44H旋启式止回阀

本技术文章由上海专业的电动调节阀生产厂家上海都亚泵阀有限公司发布。
